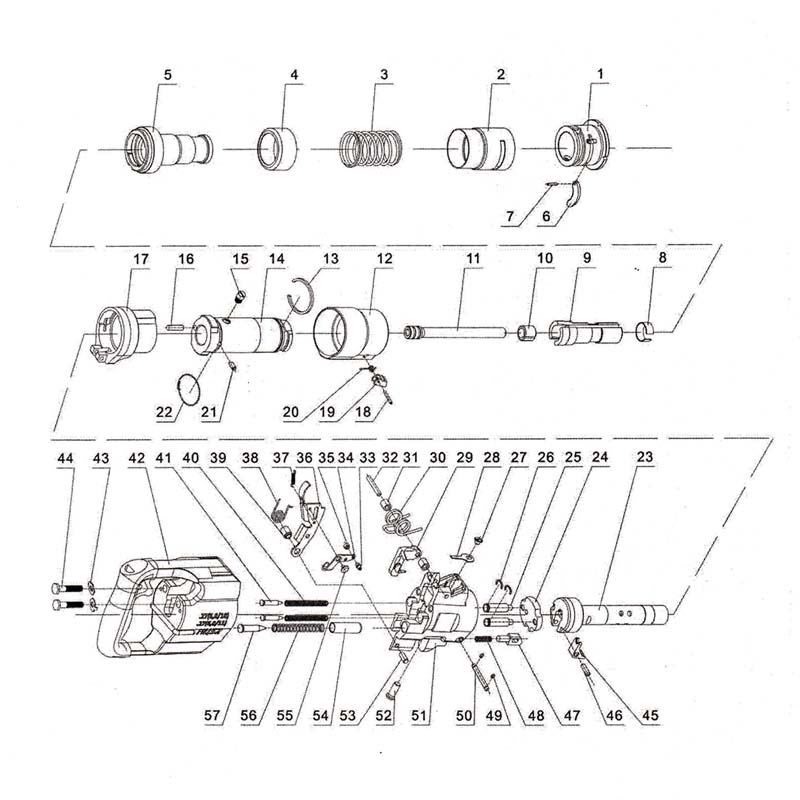

Схема (запчасти) монтажных пистолетов ПЦ-84, МЦ-52, GFT5

№	Наименование	№	Наименование	№	Наименование
1	Обойма	20	Пружина защелки	39	Втулка
2	Фиксатор	21	Фиксатор ствола	40	Пружина затвора
3	Пружина обоймы	22	Пружина фиксатора ствола	41	Стержень пружины затвора
4	Кожух	23	Ствол	42	Рукоятка
5	Наконечник (прижим)	24	Остов затвора	43	Шайба
6	Защелка	25	Втулка затвора	44	Винт
7	Ось защелки	26	Кольцо втулки	45	Экстрактор
8	Стопор	27	Винт пружины отбоя	46	Ось экстрактора
9	Направитель	28	Пружина отбоя	47	Упор
10	Амортизатор	29	Курок	48	Пружина упора
11	Поршень	30	Пружина боевая	49	Фиксатор оси
12	Кожух муфты	31	Ролик	50	Ось коробки
13	Кольцо запорное	32	Ось курка	51	Коробка
14	Муфта	33	Ось ролика взводителя	52	Вкладыш ствола
15	Винт муфты	34	Взводитель	53	Ось спускового крюка
16	Штифт ствола	35	Ролик взводителя	54	Втулка пружины ствола
17	Серьга муфты	36	Рычаг спусковой	55	Ось взводителя
18	Ось защелки	37	Пружина взводителя	56	Пружина ствола
19	Защелка прижима	38	Пружина рычага	57	Стержень пружины ствола

∓
